[tinia]

Pozdravljeni,

kje si lahko ogledam uradne smernice (pravila) glede vgradnje el. naprav (IR panel) v kopalnico. Spomnim se nekih skic z razdaljami od virov vode ali tuš kabine in potrebnimi IPxx zaščitami - vendar bi rad videl nek uraden dokument.

Še kratko vprašanje: Imam IR panel z IP24. Ali in kako ga lahko vgradim v kopalnico ?

Hvala in lp,
Tinia.

[dragoF]

Tukaj:
https://www.gov.si/assets/ministrstva/MO...lacije.pdf

[mirator]

Če boš IR panel montiral na strop (kar je za IR panele tudi optimalna lokcija), ki je verjetno na višini 2,5 m, potem si izven nevarnih con. Če pa ga nameravaš montirati na steno, pa mora biti od zunanjega roba banje ali tuš kadi najmanj 0,6 m. V prvem primeru ne glede na sistem ozemljitve (TN, ali TT) KZS ni nujen. v drugem ga pa priporočam.

[tinia]

Zdravo,

hvala za pomoč, bom pogledal...

Samo še kratki vprašanji :
 - kaj točno mora imeti panel (CE znak, ...), da se lahko vgradi (apartma se namreč oddaja) ?
  - KZS je "FID" stikalo ?

Hvala in lp,
Tinia.

[Homer]

KZS je funkcionalno FID stikalo
Običajno je za varovanje hiše, stanovanja FID 300 mA, za kopalnico pa se še posebej daje KZS 30mA.

[mirator]

Zdravo,

hvala za pomoč, bom pogledal...

Samo še kratki vprašanji :
 - kaj točno mora imeti panel (CE znak, ...), da se lahko vgradi (apartma se namreč oddaja) ?
  - KZS je "FID" stikalo ?

Hvala in lp,
Tinia.

KZS je kratica za kombinirano zaščitno stikalo in je sestavljeno iz inštalacijskega odklopnika in FID stikala. Za razliko od čistega FID stikala, ščiti tudi proti preobremenitvi in kratkim stikom.
Panel (oziroma vsa vgrajena oprema) mora imeti oznako CE, mora pa tudi imeti pisni certifikat, ki ga zahtevaš od prodajalca.

[tinia]

Če boš IR panel montiral na strop (kar je za IR panele tudi optimalna lokcija), ki je verjetno na višini 2,5 m, potem si izven nevarnih con. Če pa ga nameravaš montirati na steno, pa mora biti od zunanjega roba banje ali tuš kadi najmanj 0,6 m. V prvem primeru ne glede na sistem ozemljitve (TN, ali TT) KZS ni nujen. v drugem ga pa priporočam.

Zdravo,

hvala za pomoč in nasvet... Še eno vprašanje - v tistih uradnih pravilih, ki jih je omenil DragoF, sta dve vrsti shem...
Ene kažejo razporeditev con v kopalnici v primeru vgrajene kadi oz. utš kadi.
Druge pa omenjajo razdalje od točkovnega vira vode - torej pipe (tam je omenjena razdalja 120cm)...

Je potrebno upoštevati oba, ali je eden ali drug? Poleg tuš kabine imamo namreč umivalnik...

Panel bo najverjetneje na steni - če prav razumem merim 60cm od zunanjega roba kadi in 120cm od pipe ?

Hvala in lp,
Tinia.

[matejm]

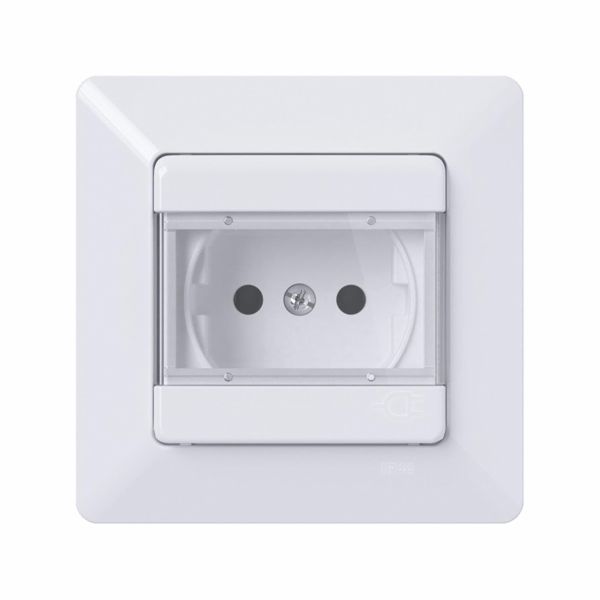

Mogoče je ta slika lažja za razumevanje. Vtičnico lahko daš tam ko je zelena barva, mora pa biti zaščite najmanj IPx4, kar pomeni da ima pokrovček, kot je naprimer ta na sliki

[tinia]

Zdravo,

hvala tale slika je razjasnila vse....
Če prav razumem, bi si tam, kjer so
cone narisane na steni, moral predstavljati volumen
(recimo cona 2 v celotnem volumno nad kadjo in tuš kabino ?

Hvala,
Tinia.

[mirator]

@matejm ti je res dal zelo lep prikaz con, iz katerega je vse razumjivo. Seveda to velja za volumen, samo v zraku najbrž ne boš imela vtičnic in stikal ali pač? To pomeni, če imaš ob notranji strani kadi tudi kakšno pregradno steno mora biti ta, če želiš v njej imeti vtičnice in stikala, od zunanjega roba odmaknjena najmanj 0,6 m.

[tinia]

@matejm ti je res dal zelo lep prikaz con, iz katerega je vse razumjivo. Seveda to velja za volumen, samo v zraku najbrž ne boš imela vtičnic in stikal ali pač? To pomeni, če imaš ob notranji strani kadi tudi kakšno pregradno steno mora biti ta, če želiš v njej imeti vtičnice in stikala, od zunanjega roba odmaknjena najmanj 0,6 m.

Super, vse jasno. Hvala vsem za pomoč,

lp,
Tinia.
